Hur Man Installerar En Växelriktare Till Solcellsanläggning

Solenergi är en ren och förnybar källa som blir allt mer populär i takt med att teknologin förbättras och blir mer kostnadseffektiv.

En kritisk komponent i alla solcellssystem är växelriktaren, som spelar en avgörande roll i att omvandla solenergin till användbar elektricitet.

Att installera en växelriktare är ett tekniskt projekt som kräver förståelse för både elektriska system och solenergispecifika komponenter.

Vad är en Växelriktare?

En växelriktare är en apparat som konverterar likström (DC) till växelström (AC).

I solcellsanläggningar producerar solpanelerna likström när de omvandlar solljus till elektricitet.

Men eftersom de flesta hem och elnät fungerar med växelström, är det växelriktarens uppgift att omvandla denna DC till AC så att den kan användas av hushållsapparater eller matas tillbaka in i elnätet.

Typer Av Växelriktare

Växelriktare kommer i olika storlekar och med olika funktioner, inklusive maximal effekt, effektivitet, och kommunikationsförmåga.

När du köper ett solcellspaket bör växelriktaren vara optimerad för att matcha solcellernas prestanda.

Modernt utformade växelriktare erbjuder inte bara grundläggande omvandlingsfunktionalitet utan även effektoptimering och smarta övervakningsfunktioner.

De kan till exempel tillåta ägare att övervaka energiproduktionen via mobilappar och webbplattformar. Detta kan innefatta realtidsdata, historisk produktion och systemdiagnostik.

Optimal Placering av Växelriktaren för Solceller

När man installerar en växelriktare är det av yttersta vikt att välja rätt plats för att säkerställa enhetens effektivitet och livslängd.

Här är de viktigaste övervägandena för placering av en växelriktare:

• Klimatkontroll: Växelriktaren bör monteras i en miljö där temperaturen hålls relativt konstant och där det finns god ventilation. Extrema temperaturer och direkt solljus kan påverka prestandan och förkorta livslängden.
• Tillgänglighet: En inomhusinstallation skyddar växelriktaren från väder och vind. Dock bör den placeras i ett utrymme där den kan kontrolleras regelbundet för underhåll och avläsning av driftsdata.
• Ljudnivå: Växelriktare kan generera ljud under drift. Placera den där ljudet inte stör, exempelvis i ett teknikrum eller garage.
• Anslutningar: Kabeldragning för likström från solcellerna till växelriktaren bör vara så kort och direkt som möjligt för att minska förluster och förenkla installationen.
• EMI-Överväganden: Växelriktaren bör placeras så att eventuell elektromagnetisk strålning inte påverkar andra elektroniska apparater.
• Strängväxelriktare: Om du använder en strängväxelriktare med två MPPT optimerare är det mest kostnadseffektivt att installera solpaneler på två av husets största takytor som är mest gynnsamma solenergimässigt.
• Panelplacering: Solpaneler bör inte utvidga husets kontur. De bör monteras med en marginal på minst 20 cm från takets kanter för att ge skydd mot vind och för att regnvatten kan ledas korrekt i hängrännan.
• Fästesmått: Tänk på att räkna med utrymme för fästen och ändpluggar när du mäter för solpanelinstallationen.

Hur Du Kopplar En Växelriktare till Solceller

Inkopplingen av en växelriktare är en avgörande del av installationen av en solcellsanläggning.

Processen kan delas in i förberedelse, inkoppling och efterarbete. Nedan följer en detaljerad genomgång av varje steg:

Förberedelse

1. Föranmälan: Innan installationen påbörjas ska anläggningen föranmälas till nätägaren.
2. Montering av Paneler: Solpanelerna installeras på taket och kopplas ihop till strängar.

Inkoppling

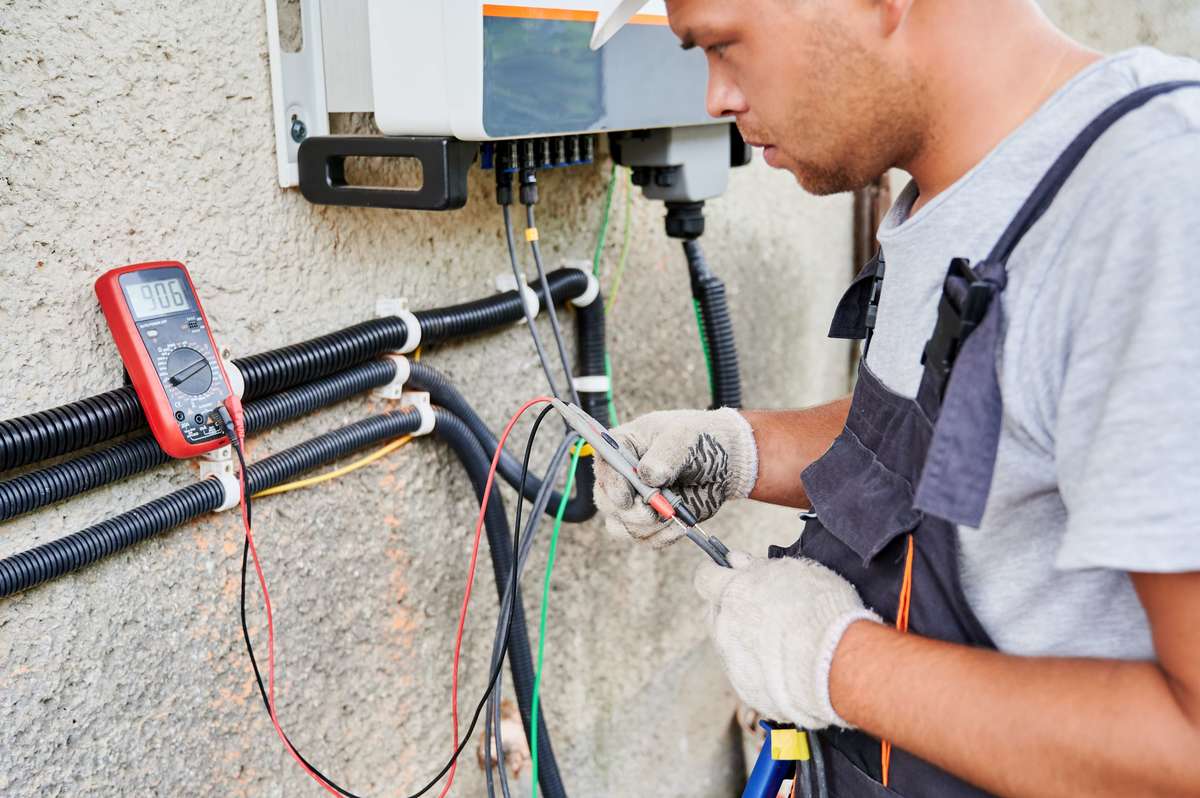

1. Spänningskontroll: Kontrollera spänningen och polariteten på DC-kablarna som kommer från taket med en voltmätare. Använd MC4-kontakterna för att säkerställa korrekt polaritet och spänning.
2. Placering av Växelriktaren: Växelriktaren bör placeras på en plats skyddad från direkt solljus och med god ventilation för att hantera värmeutvecklingen.
3. Jordfelsbrytare: Generellt rekommenderas installation av växelriktare utan jordfelsbrytare i standardhus.

Efterarbete

1. Produktionsbrytare: En produktionsbrytare ska installeras i närheten av elmätaren för att möjliggöra avbrytning av elproduktionen.
2. Märkning: Korrekt märkning av alla komponenter och kablar är viktigt för framtida underhåll och service.
3. Testkörning: Efter att allt är inkopplat utförs en testkörning av anläggningen för att säkerställa att allt fungerar som det ska.
4. Färdiganmälan: När installationen är klar och testkörd inlämnas en färdiganmälan till nätägaren.

Det är viktigt att betona att även om mycket av det elektriska arbetet är standard och kan utföras av vilken certifierad elektriker som helst, bör specifika delar som rör solcellsanläggningen hanteras av en installatör med erfarenhet av just solceller.

Korrekt inkoppling och installation är essentiellt för att anläggningen ska fungera optimalt och vara säker i drift.

Kontroll av Växelriktarens Korrekta Inkoppling

När en växelriktare och en solcellsanläggning har installerats är det ansvar för anläggningens ägare att säkerställa att installationen är korrekt utförd.

Även om det inte är ett lagkrav att genomföra en extern kontroll av installationen, är det starkt rekommenderat för att försäkra sig om att allt är rätt installerat.

Här är några steg och tips för att kontrollera att växelriktaren är korrekt inkopplad:

Extern Kontroll

• Anlita en Besiktningsman: För en mer ingående kontroll av installationen kan en certifierad besiktningsman anlitas, vilket ger en professionell utvärdering av anläggningen.

Visuell Kontroll av Kabeldragning

• Fast Montering: Kablarna ska vara säkert fastsatta och skyddade mot nötning.
• Undvik Direktkontakt med Taket: Kablar bör inte ligga direkt mot taket utan istället fästas på skenor eller läggas i rör för att förhindra skador.
• Närhet Mellan Ledare: Plus- och minusledare ska dras nära varandra för att minimera ytan av ledningsringen, vilket reducerar risken för elektromagnetiska störningar och ökar säkerheten vid till exempel åsknedslag.
• Extra Skydd: Plus- och minusledare bör ha extra skydd mot nötning och skadedjur, och eventuellt vara förlagda i separata rör eller genomföringar.

Säkerhetstips

• Fallskydd: Vid kontroll av takmonterade system bör alltid fallskyddsutrustning användas för att säkerställa personlig säkerhet.
• Noggrannhet: Försäkra dig om att alla kablar och anslutningar är korrekt utförda och att inga kablar är skadade eller felplacerade.

Efterkontroll

• Testkörning: Efter visuell inspektion och kontroll av kabeldragningen bör systemet testas för att försäkra att allt fungerar som det ska.
• Dokumentation: Säkerställ att du har all relevant dokumentation på plats, inklusive installationsritningar, användarmanualer och garantidokument.

Rätt Dimensionering Av Växelriktare För Solcellsanläggningar

Dimensionering av växelriktare är en balansakt där både nuvarande och framtida energibehov bör beaktas.

Här är viktiga punkter att överväga vid dimensionering av en växelriktare:

• Prisskillnad och Flexibilitet: En något större investering i en kraftfullare växelriktare kan ge ökad flexibilitet och möjlighet till expansion av solcellssystemet i framtiden. Det kan vara värt den lilla extra kostnaden jämfört med en mindre modell.
• Underdimensionering: Att välja en växelriktare som är upp till 30% underdimensionerad kan vara ekonomiskt fördelaktigt utan att signifikant påverka årsproduktionen av solenergi.
• Belastning och Effektivitet: En överdimensionerad växelriktare arbetar ofta vid en lägre belastningsgrad, vilket kan öka livslängden och minska risken för överhettning.
• Modellspecifika Överväganden: Exempelvis kan en 17kW Huawei växelriktare passa för de flesta standardbehov, medan en 10kW Sungrow hybrid kan vara lämplig för system som kräver batterilagring.
• Strängar och Paneler: En 17kW växelriktare stödjer upp till 4 strängar, vilket kan hantera cirka 72 paneler, optimalt för att maxa en 25A huvudsäkring.
• MPPT Optimering: För hus med flera takvinklar eller väderstreck kan en större växelriktare med flera MPPT optimerare vara nödvändig för att optimera produktionen från varje takyta.
• Produktionssäkring: Med tanke på förändringar i regelverket kan det vara olönsamt att uppgradera huvudsäkringen för att matcha växelriktarens kapacitet. Effektbegränsning av växelriktaren för att matcha befintlig huvudsäkring är en kostnadseffektiv strategi.
• Panelantal per Sträng: Det är viktigt att varje sträng har tillräckligt många paneler för att växelriktaren ska kunna starta elproduktion. Som regel krävs minst 6 paneler per sträng.

Vanliga Frågor om Växelriktare för Solceller

Kan jag utföra en kontroll av växelriktarens inkoppling själv?

Det är inte ett krav att utföra en extern kontroll av växelriktarens inkoppling, men det rekommenderas att anlita en extern besiktningsman för att bekräfta att allt är korrekt installerat. Kostnaden för en sådan kontroll på ett villatak ligger på cirka 5 000 kronor inklusive moms.

Vilka tips finns för att kontrollera kabeldragningen vid inkoppling av växelriktare?

Det finns flera kontroller du kan göra:

• Kontrollera att kablar är ordentligt fastsatta och skyddade från nötning.
• Se till att inga kablar ligger direkt mot yttertaket.
• Plus- och minusledare ska vara dragna nära varandra för att minimera risken för elektromagnetiska störningar.
• Kablar bör ha extra skydd mot nötning och skadedjur.

Får man själv koppla in en växelriktare till solceller?

Nej, endast auktoriserade elinstallatörer får koppla in en växelriktare. Dock finns det moment i monteringsprocessen som du kan utföra själv, såsom projektledning och fästning av bärskenor.

Hur långt ifrån tillhörande solpaneler kan en växelriktare monteras?

Det rekommenderas att inte montera växelriktaren mer än cirka 300 meter från solpanelerna för att minimera effektförluster, även om längre avstånd är tekniskt möjliga.

Kopplar en växelriktare in sig mot elnätet efter ett strömavbrott?

Ja, en växelriktare återkopplar automatiskt till elnätet efter ett strömavbrott, förutsatt att spänningen från solpanelerna är tillräcklig för att starta upp enheten igen.
